Complexité des Algorithmes de Graphes : Le Guide Ultime

1. Introduction à la Complexité Algorithmique dans les Graphes

En informatique, les algorithmes sont rarement jugés uniquement sur le fait de savoir s'ils produisent le résultat correct. Ils sont jugés sur l'efficacité avec laquelle ils le font. À mesure que les données augmentent - que vous analysiez un réseau social comptant des milliards d'utilisateurs ou que vous calculiez la logistique des routes maritimes mondiales - l'efficacité devient le principal goulot d'étranglement.

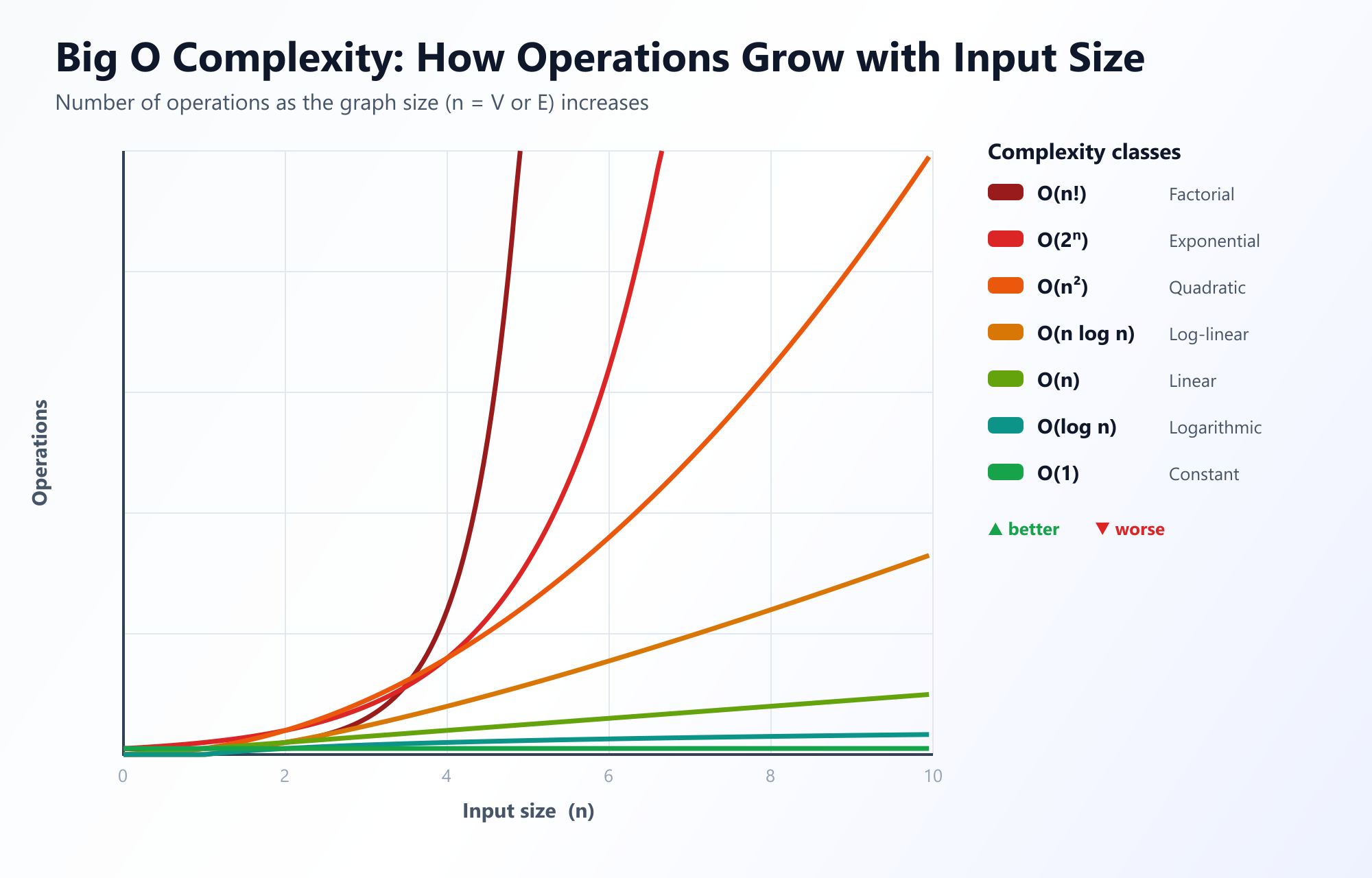

Nous mesurons l'efficacité à l'aide de la notation Grand O, qui fournit une borne supérieure sur le temps (vitesse d'exécution) et l'espace (consommation de mémoire) dont un algorithme a besoin, par rapport à la taille de son entrée. En théorie des graphes, la taille de l'entrée est presque toujours définie par deux paramètres :

• V (ou |V|) : Le nombre de Sommets (nœuds) dans le graphe.
• E (ou |E|) : Le nombre d'Arêtes (connexions) dans le graphe.

Un graphe peut être Clairsemé (où E est proche de V) ou Dense (où E est proche de V²). La densité ou la faible densité d'un graphe dicte fortement quels algorithmes — et quelles structures de données — seront optimaux.

Règle générale : Si un algorithme fonctionne en temps O(V²), cela pourrait être acceptable pour un graphe de 1 000 sommets (1 000 000 opérations). Mais pour un graphe de 1 000 000 sommets, cela nécessiterait 1 000 000 000 000 opérations, le rendant complètement inutile pour les applications en temps réel. Comprendre la complexité asymptotique est non négociable pour la conception de systèmes.

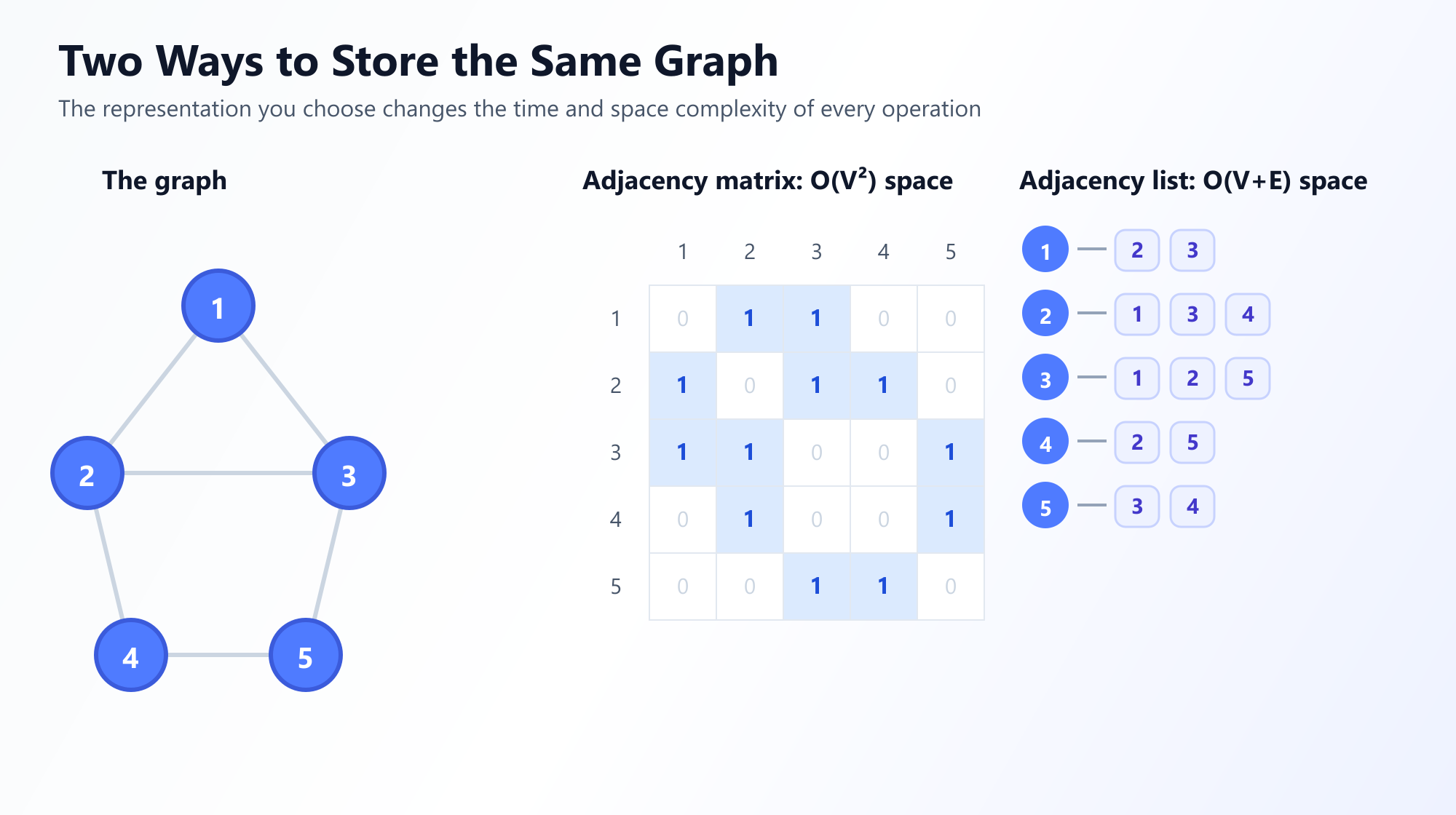

2. Représentation des Graphes : Le Modificateur de Complexité Silencieux

Avant d'analyser un algorithme spécifique, nous devons discuter de la représentation du graphe. La façon dont vous stockez un graphe en mémoire modifie fondamentalement la complexité temporelle et spatiale de chaque opération effectuée sur celui-ci. Les deux représentations les plus courantes sont la Matrice d'Adjacence et la Liste d'Adjacence.

Matrice d'Adjacence

Une matrice d'adjacence est un tableau 2D de taille V × V. Une cellule à l'index matrix[i][j] contient un booléen (ou un poids) indiquant si une arête existe du sommet i vers le sommet j.

• Complexité Spatiale : O(V²). Cela est extrêmement gourmand en mémoire. Pour un graphe de 100 000 nœuds, la matrice nécessite 10 milliards d'entrées.
• Recherche d'arête (i et j sont-ils connectés ?) : O(1). Vérification immédiate.
• Trouver tous les voisins d'un sommet : O(V). Vous devez parcourir toute la ligne pour ce sommet, en vérifiant toutes les connexions possibles, même si le graphe est clairsemé.

Liste d'Adjacence

Une liste d'adjacence est un tableau (ou une table de hachage) de listes. L'index représente le sommet, et la liste à cet index contient tous ses voisins connectés.

• Complexité Spatiale : O(V + E). C'est optimal car on ne stocke que les sommets et les arêtes existantes.
• Recherche d'arête : O(deg(V)), où deg(V) est le degré (le nombre de voisins) du sommet. Dans le pire des cas (un graphe dense), cela vaut O(V), mais dans les graphes clairsemés, c'est pratiquement du O(1).
• Trouver tous les voisins d'un sommet : O(deg(V)). Vous ne parcourez que les vrais voisins, rendant les parcours extrêmement rapides.

Conclusion : À moins d'avoir affaire à un graphe dense où vous avez besoin de recherches d'arêtes en temps constant, la liste d'adjacence est la norme. Pour la suite de cet article, supposez que toutes les complexités sont basées sur une représentation par liste d'adjacence, sauf indication contraire.

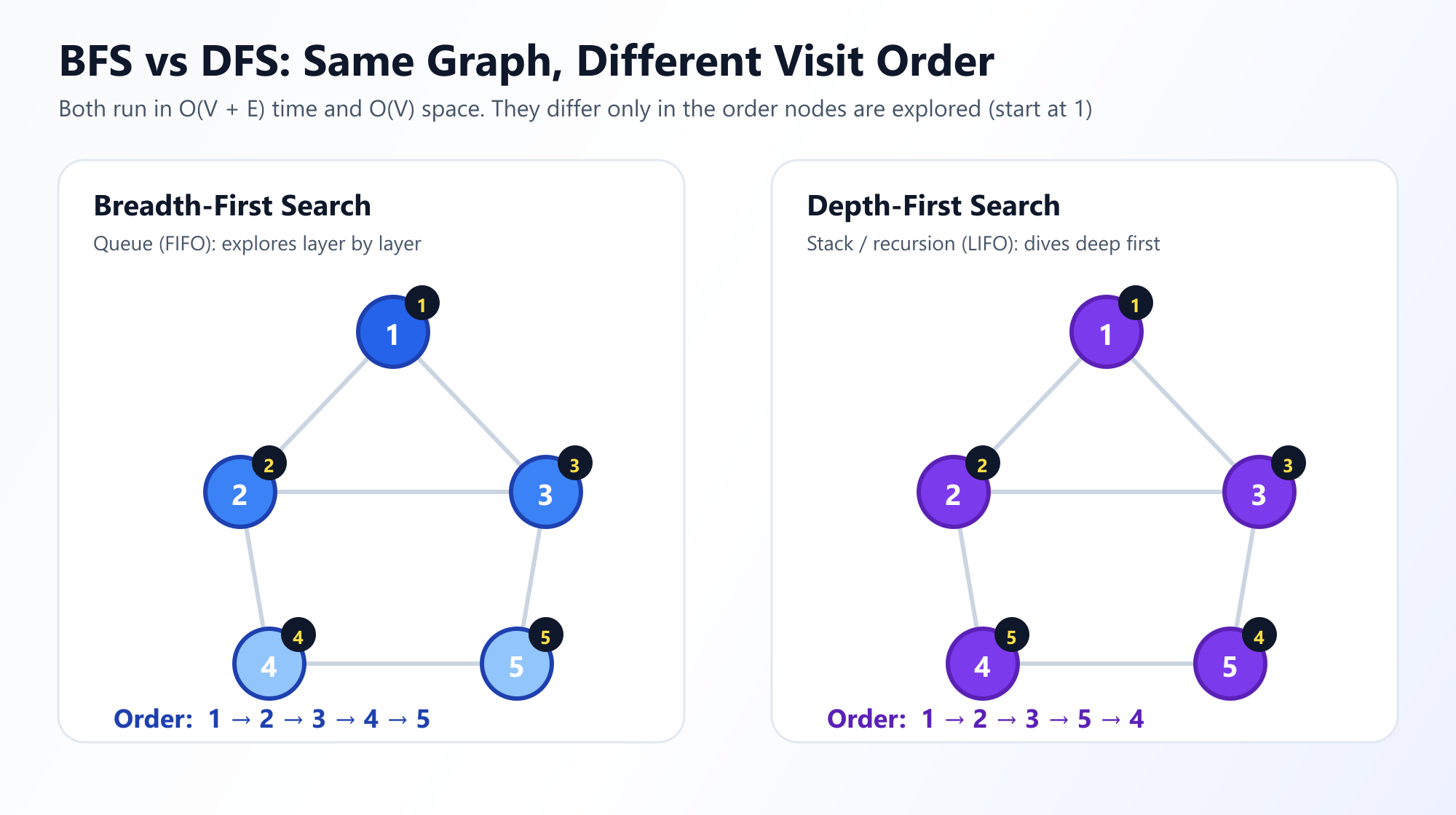

3. Algorithmes de Parcours de Graphes

Les parcours constituent la base de presque toute la logique complexe sur les graphes. Ils sont utilisés pour visiter méthodiquement chaque nœud et chaque arête d'un graphe.

Parcours en Largeur (Breadth-First Search - BFS)

Le BFS explore un graphe couche par couche, en commençant par un nœud source et en explorant tous ses voisins immédiats avant de passer au niveau suivant. Il utilise une structure de données File (Queue - FIFO).

• Complexité Temporelle : O(V + E). Chaque sommet est mis dans la file d'attente et retiré exactement une fois O(V), et chaque arête est examinée une fois pour les graphes orientés ou deux fois pour les non-orientés O(E). Les opérations totales augmentent donc linéairement avec la taille du graphe.
• Complexité Spatiale : O(V). Dans le pire des cas (comme un graphe en étoile), la file d'attente contiendra tous les sommets sauf la racine en même temps. Le tableau des visites requiert également un espace de O(V).
• Cas d'utilisation : Plus court chemin dans les graphes non pondérés, réseaux peer-to-peer, robots d'exploration du web.

Parcours en Profondeur (Depth-First Search - DFS)

Le DFS va aussi loin que possible le long d'une branche avant de revenir sur ses pas. Il s'appuie fortement sur la récursivité (Pile d'appels) ou une Pile explicite (LIFO).

• Complexité Temporelle : O(V + E). De manière similaire au BFS, chaque sommet est visité une fois, et chaque arête est examinée une fois (ou deux). Le temps asymptotique est identique au BFS.
• Complexité Spatiale : O(V). La profondeur maximale de la pile de récursivité peut atteindre V si le graphe est un chemin long et unique (par exemple, une structure de liste chaînée).
• Cas d'utilisation : Tri topologique, détection de cycles, résolution de labyrinthes, recherche de chemin dans des environnements très contraints.

4. Algorithmes de Plus Court Chemin

Les algorithmes de plus court chemin sont les algorithmes de graphe les plus couramment utilisés dans le monde réel, fortement appliqués dans les services de cartographie, les protocoles de routage de réseau et la navigation par intelligence artificielle.

Algorithme de Dijkstra

Dijkstra calcule le plus court chemin depuis un nœud source unique vers tous les autres nœuds dans un graphe sans poids d'arêtes négatifs. Il utilise une approche gloutonne (Greedy) et une file de priorité.

La complexité de l'algorithme de Dijkstra dépend entièrement de la structure de données utilisée pour implémenter la file de priorité.

• Avec un Tableau/Liste de base : Temps : O(V²). L'extraction du minimum prend O(V), effectuée V fois. La mise à jour des voisins prend O(E) au total. Idéal pour les graphes denses où E ≈ V².
• Avec un Tas Min Binaire : Temps : O((V + E) log V). L'extraction du minimum prend O(log V), effectuée V fois. La mise à jour d'une clé (decrease-key) prend O(log V), effectuée E fois. Idéal pour les graphes typiques, clairsemés.
• Avec un Tas de Fibonacci : Temps : O(E + V log V). Un Tas de Fibonacci permet d'effectuer les opérations de decrease-key en temps amorti O(1), ne laissant que les V extractions qui prennent O(log V). C'est la complexité théoriquement optimale pour Dijkstra.
• Complexité Spatiale : O(V). Pour stocker les distances, les prédécesseurs et la file de priorité.

Algorithme de Bellman-Ford

Contrairement à Dijkstra, Bellman-Ford peut gérer les graphes avec des poids d'arêtes négatifs et détecter les cycles de poids négatif. Il le fait en "relâchant" (relax) toutes les arêtes à plusieurs reprises.

• Complexité Temporelle : O(V × E). L'algorithme boucle V-1 fois, et à chaque boucle, il itère sur toutes les E arêtes. C'est nettement plus lent que Dijkstra, il ne doit donc être utilisé que lorsque des poids négatifs sont présents.
• Complexité Spatiale : O(V). Nécessite un tableau pour stocker les distances minimales actuelles par rapport à la source.

Algorithme de Floyd-Warshall

Floyd-Warshall est un algorithme de Plus Courts Chemins Toutes Paires. Il trouve les plus courts chemins entre chaque paire de sommets dans un graphe pondéré (même avec des poids négatifs, à condition qu'il n'y ait pas de cycles négatifs). Il utilise la Programmation Dynamique.

• Complexité Temporelle : O(V³). Il comporte trois boucles imbriquées, chacune itérant de 1 à V, mettant à jour la matrice des plus courts chemins. En raison de cette complexité cubique, il n'est viable que pour les petits graphes (typiquement V < 500).
• Complexité Spatiale : O(V²). Il maintient une matrice de distance 2D.

Algorithme de Recherche A*

A* (A-étoile) est un algorithme de recherche ciblée utilisé de manière intensive dans la recherche de chemin de jeux vidéo (comme le mouvement des PNJ) et le routage GPS. C'est essentiellement l'algorithme de Dijkstra augmenté d'une fonction heuristique h(n) qui estime la distance jusqu'à l'objectif, en guidant la direction de la recherche.

• Complexité Temporelle : Dans le pire des cas O(b^d), où b est le facteur de branchement (nombre moyen d'arêtes par nœud) et d est la profondeur de la solution optimale. Dans le meilleur des cas (heuristique parfaite), elle est de O(d). Si l'heuristique est 0, A* se dégrade en O((V + E) log V) comme Dijkstra.
• Complexité Spatiale : O(b^d) dans le pire des cas, car il doit conserver en mémoire tous les nœuds générés (dans les listes OPEN et CLOSED). Les besoins massifs en espace sont généralement le goulot d'étranglement pour A*, conduisant à des variantes comme l'Iterative Deepening A* (IDA*).

5. Algorithmes de l'Arbre Couvrant de Poids Minimum

Un Arbre Couvrant de Poids Minimum (Minimum Spanning Tree - MST) est un sous-ensemble des arêtes d'un graphe non orienté connexe et pondéré, qui relie tous les sommets entre eux, sans aucun cycle, et avec le poids total des arêtes le plus faible possible. Les MST sont cruciaux dans la conception de réseaux, comme la pose de câbles, de réseaux électriques et de systèmes de tuyauterie.

Algorithme de Kruskal

Kruskal adopte une approche gloutonne globale : trier toutes les arêtes par poids, puis sélectionner continuellement la plus petite arête qui ne forme pas de cycle. Il s'appuie sur une structure de données Disjoint-Set (Union-Find) pour détecter les cycles.

• Complexité Temporelle : O(E log E) ou O(E log V). Le tri des arêtes domine le temps, prenant O(E log E). Comme E ≤ V², log E ≤ 2 log V, ce qui signifie que O(E log E) est asymptotiquement équivalent à O(E log V). Les opérations Union-Find prennent un temps pratiquement de O(1), plus précisément O(α(V)) où α est la fonction inverse d'Ackermann.
• Complexité Spatiale : O(V + E) pour stocker le graphe et la structure Union-Find.

Algorithme de Prim

L'algorithme de Prim construit le MST pièce par pièce, en commençant par un nœud arbitraire et en ajoutant goulûment l'arête la moins chère qui relie l'arbre en croissance à un nouveau sommet à l'extérieur de l'arbre.

• Complexité Temporelle : La complexité de Prim dépend de la file de priorité utilisée, rendant son analyse identique à l'algorithme de Dijkstra. Avec un tas binaire, il fonctionne en O((V + E) log V). Avec un tas de Fibonacci, il fonctionne en O(E + V log V).
• Complexité Spatiale : O(V) pour la file de priorité et les tableaux de suivi.

Kruskal vs. Prim : En général, l'algorithme de Kruskal est préféré pour les graphes clairsemés (car le tri de E éléments est rapide), tandis que l'algorithme de Prim utilisant un tas de Fibonacci est mathématiquement supérieur pour les graphes denses.

6. Connectivité et Tri Topologique

L'analyse de la structure et des dépendances au sein d'un graphe requiert des algorithmes spécialisés. Ceux-ci opèrent fortement sur les Graphes Orientés Acycliques (DAG) et les réseaux orientés complexes.

Tri Topologique (Algorithme de Kahn et basé sur DFS)

Le tri topologique est un ordre linéaire de ses sommets tel que pour chaque arête orientée uv du sommet u au sommet v, u vient avant v. Il est principalement utilisé pour la planification des tâches, la résolution des dépendances de packages et les systèmes de construction (build systems).

• Complexité Temporelle : O(V + E). L'algorithme de Kahn (qui utilise des tableaux de degrés entrants et une file d'attente) et l'approche basée sur DFS visitent tous deux chaque nœud et chaque arête exactement une fois.
• Complexité Spatiale : O(V) pour la file d'attente/pile et les tableaux gardant la trace des statuts de visite et des degrés entrants.

Composantes Fortement Connexes (Tarjan et Kosaraju)

Une Composante Fortement Connexe (Strongly Connected Component - SCC) dans un graphe orienté est un sous-ensemble maximal de sommets où chaque sommet est atteignable depuis tout autre sommet de ce sous-ensemble. L'identification des SCC est vitale dans les moteurs de recommandation, la conception de circuits et la modélisation des écosystèmes.

• Algorithme de Kosaraju : Implique deux passages de DFS. Un premier passage sur le graphe original, et un second passage sur le graphe transposé (arêtes inversées). Temps : O(V + E). Espace : O(V).
• Algorithme de Tarjan : Ne nécessite qu'un seul passage de DFS, en utilisant un tableau pour suivre les valeurs de "low link" afin d'identifier les racines des composantes. Temps : O(V + E). Espace : O(V). La méthode de Tarjan est généralement préférée en pratique car un seul passage de DFS offre une meilleure localité de cache et moins de frais généraux que l'inversion du graphe complet.

7. Algorithmes de Flots dans les Réseaux

Les algorithmes de flots dans les réseaux déterminent la quantité maximale de flux pouvant passer d'une source à un puits à travers un réseau de conduites avec des capacités définies. Leurs applications incluent le routage du trafic, la dynamique des fluides, le couplage biparti et le routage de paquets sur Internet.

Méthode de Ford-Fulkerson

La méthode originale trouve des chemins augmentants de la source au puits en utilisant DFS et pousse le flux jusqu'à ce qu'il ne reste plus de chemin.

• Complexité Temporelle : O(E × F), où F est le flot maximal du réseau. Le danger ici est que si les capacités sont très grandes ou des nombres irrationnels, Ford-Fulkerson peut prendre un temps extrêmement long ou ne jamais se terminer. C'est du temps pseudo-polynomial.
• Complexité Spatiale : O(V) pour maintenir le tableau des sommets visités pendant le parcours DFS.

Algorithme d'Edmonds-Karp

Une implémentation de Ford-Fulkerson qui utilise BFS au lieu de DFS pour trouver le chemin augmentant le plus court (en termes de nombre d'arêtes). Cela garantit la terminaison de l'algorithme.

• Complexité Temporelle : O(V × E²). Il peut être prouvé que le nombre maximal d'augmentations est limité par O(V × E), et chaque BFS prend O(E). Ceci est fortement polynomial et indépendant du flot maximal F.
• Complexité Spatiale : O(V + E) pour la file d'attente BFS et le stockage du graphe d'écart (résiduel).

Algorithme de Dinic

L'algorithme de Dinic optimise considérablement le calcul du flot en construisant des "Graphes de Niveau" (Level Graphs) à l'aide de BFS, puis en poussant plusieurs flots simultanément grâce aux flots bloquants via DFS.

• Complexité Temporelle : O(V² × E). Dans les réseaux à capacités unitaires (comme le couplage biparti), la complexité chute remarquablement à O(E × √V). C'est la norme par excellence pour la programmation compétitive et l'exécution pratique de flots de réseaux.
• Complexité Spatiale : O(V + E).

8. Problèmes de Graphes NP-Difficiles

Certains des problèmes les plus célèbres en théorie des graphes n'ont aucune solution connue en temps polynomial O(N^k). Ils sont classés comme NP-Difficiles (NP-Hard), signifiant que leur complexité croît de manière factorielle ou exponentielle.

Le Problème du Voyageur de Commerce (TSP)

Trouver le chemin le plus court possible qui visite chaque nœud exactement une fois et revient au point de départ.

• Force Brute : O(V!) (Temps factoriel). L'évaluation de toutes les permutations est inutilisable pour V > 15.
• Programmation Dynamique (Held-Karp) : O(V² 2^V). Significativement mieux que la méthode factorielle, mais toujours exponentielle. La complexité spatiale est très lourde : O(V 2^V). Inutilisable pour V > 30.

Problème de Coloration de Graphe

Associer une couleur à chaque sommet de telle sorte qu'aucun sommet adjacent ne partage la même couleur, en utilisant le nombre minimum de couleurs.

• Complexité Temporelle : Vérifier si un graphe peut être coloré avec k couleurs est NP-Complet. Les algorithmes exacts s'exécutent en temps O(2^V) ou pire. Les solutions modernes s'appuient sur des heuristiques, des approches gloutonnes (comme Welsh-Powell) ou des algorithmes d'approximation plutôt que de chercher des solutions parfaites.

9. L'Aide-mémoire Ultime sur la Complexité

Mettez cette page en favori. Vous trouverez ci-dessous un tableau récapitulatif de la complexité temporelle et spatiale de chaque algorithme abordé. (En supposant une représentation par Liste d'Adjacence et des Tas Binaires le cas échéant).
