Netzwerkfluss und das Max-Flow-Min-Cut-Theorem

1. Was ist ein Flussnetzwerk?

Stellen Sie sich ein komplexes städtisches Wassersystem vor. Sie haben ein Hauptwasserwerk, das Wasser auspumpt, und ein Hauptreservoir, in dem das gesamte Wasser schließlich landet. Dazwischen liegt ein massives Netzwerk von Rohren unterschiedlicher Größe.

Einige Rohre sind massive Wasserleitungen (hohe Kapazität), während andere kleine Wohnrohre (niedrige Kapazität) sind. Die Frage lautet: Wie hoch ist die maximale Wassermenge, die Sie pro Sekunde vom Werk zum Reservoir pumpen können, ohne dass Rohre platzen?

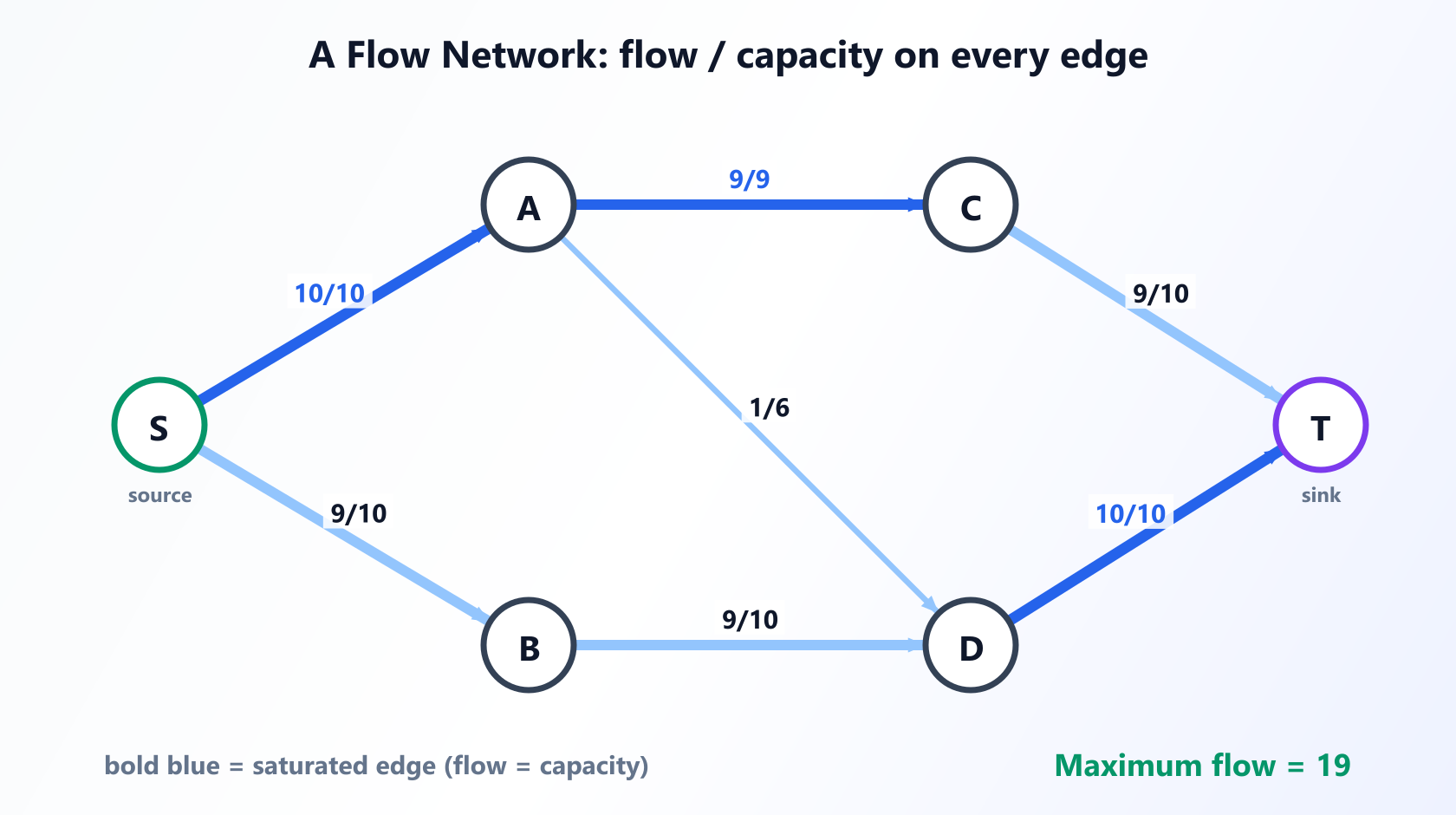

In der Graphentheorie wird dies als Flussnetzwerk (Flow Network) modelliert. Ein Flussnetzwerk ist ein gerichteter Graph, bei dem:

• Quelle (s): Der Startknoten, an dem der "Fluss" entsteht (das Wasserwerk).
• Senke (t): Der Zielknoten, an dem der gesamte "Fluss" landet (das Reservoir).
• Kanten: Die Verbindungen zwischen Knoten (die Rohre).
• Kapazität (c): Die maximale Durchflussmenge, die eine Kante bewältigen kann (die Breite des Rohrs).

2. Die drei Regeln des Netzwerkflusses

Um einen gültigen Fluss durch dieses Netzwerk mathematisch zu definieren, müssen wir drei absolute Regeln befolgen:

1. Kapazitätsbeschränkung: Der Fluss auf einer beliebigen Kante darf deren Kapazität nicht überschreiten. Wenn ein Rohr 10 Gallonen pro Sekunde fassen kann, können Sie keine 11 Gallonen hindurchdrücken. Mathematisch: 0 ≤ f(u,v) ≤ c(u,v).
2. Flusserhaltung: Für jeden Knoten im Graphen (außer der Quelle und der Senke) muss der in den Knoten eintretende Gesamtfluss genau dem aus dem Knoten austretenden Gesamtfluss entsprechen. Knoten erzeugen oder verbrauchen Wasser nicht auf magische Weise. Was hineingeht, muss herauskommen.
3. Schiefsymmetrie (Optionale, aber hilfreiche Regel): Der Fluss vom Knoten U nach V ist das Negative des Flusses von V nach U. Wenn 5 Einheiten von U nach V fließen, fließen -5 Einheiten von V nach U.

Das Ziel des Maximalen Flussproblems besteht darin, jeder Kante eine gültige Flusszuweisung zu finden, die den gesamten aus der Quelle s austretenden Fluss maximiert (der aufgrund der Flusserhaltung perfekt dem gesamten an der Senke t ankommenden Fluss entspricht).

3. Der Ford-Fulkerson-Algorithmus (Augmentierende Pfade)

Zur Lösung des Problems des maximalen Flusses verwenden wir den Ford-Fulkerson-Algorithmus, der 1956 entwickelt wurde. Die Logik dahinter ist erfreulich intuitiv.

Der Algorithmus funktioniert so:

1. Beginnen Sie mit einem Fluss von 0 auf allen Kanten.
2. Suchen Sie einen Pfad von der Quelle zur Senke, bei dem jede Kante im Pfad über verfügbare, ungenutzte Kapazität verfügt. Dies wird als Augmentierender Pfad bezeichnet.
3. Suchen Sie die Kante auf diesem Pfad mit der kleinsten verfügbaren Kapazität. Dies ist die "Flaschenhals"-Kante.
4. Schieben Sie eine Flussmenge in Höhe der Flaschenhalskapazität entlang des gesamten Pfades.
5. Wiederholen Sie die Schritte 2-4, bis keine augmentierenden Pfade mehr gefunden werden können.

Wenn Sie keinen Pfad mehr von der Quelle zur Senke finden können, der mehr Fluss aufnehmen kann, haben Sie den maximalen Fluss gefunden. Aber Moment mal, es gibt einen Haken!

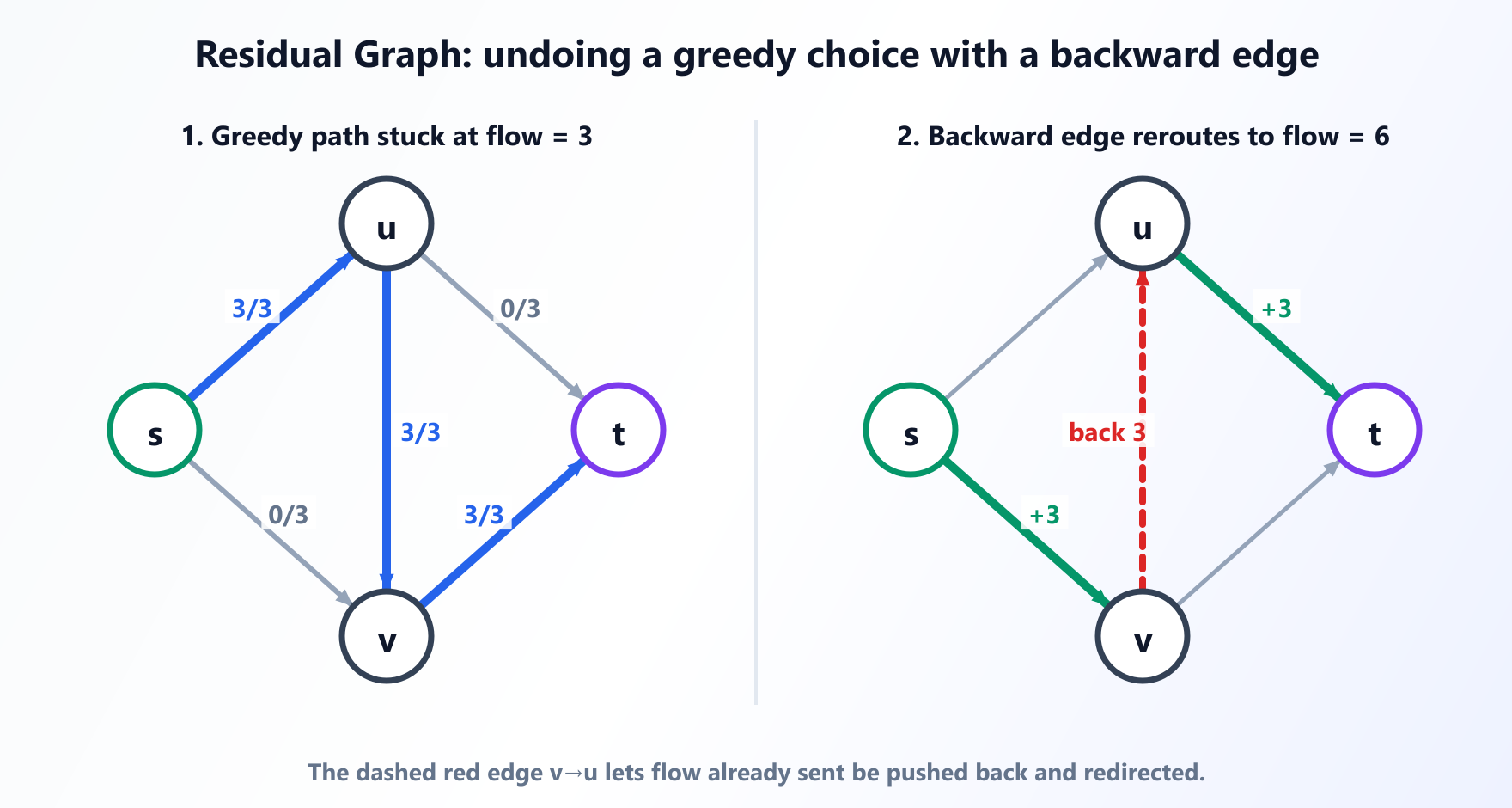

4. Die Geheimwaffe: Restgraphen

Wenn Sie Ford-Fulkerson genau wie oben beschrieben implementieren, erhalten Sie möglicherweise die falsche Antwort. Warum? Weil Sie möglicherweise frühzeitig eine "schlechte" gierige Entscheidung treffen und Fluss durch ein Rohr leiten, das später eine viel bessere Route blockiert.

Um dies zu beheben, nutzt Ford-Fulkerson ein brillantes Konzept, den sogenannten Restgraphen (Residual Graph). Der Restgraph ermöglicht es dem Algorithmus, schlechte Entscheidungen "rückgängig" zu machen.

Wann immer Sie X Flusseinheiten auf einer Kante von U nach V vorwärts schieben, müssen Sie im Restgraphen eine "Rückwärtskante" von V nach U mit einer Kapazität von X hinzufügen. Diese Rückwärtskante stellt Ihre Fähigkeit dar, den gerade gesendeten Fluss "zurückzudrängen" oder zu stornieren.

Wenn ein zukünftiger augmentierender Pfad eine dieser Rückwärtskanten nutzt, leitet er das Wasser, das Sie zuvor durch ein anderes, optimaleres Rohr gesendet haben, effektiv um. Sie müssen immer im Restgraphen nach Ihren augmentierenden Pfaden suchen, nicht im ursprünglichen Graphen.

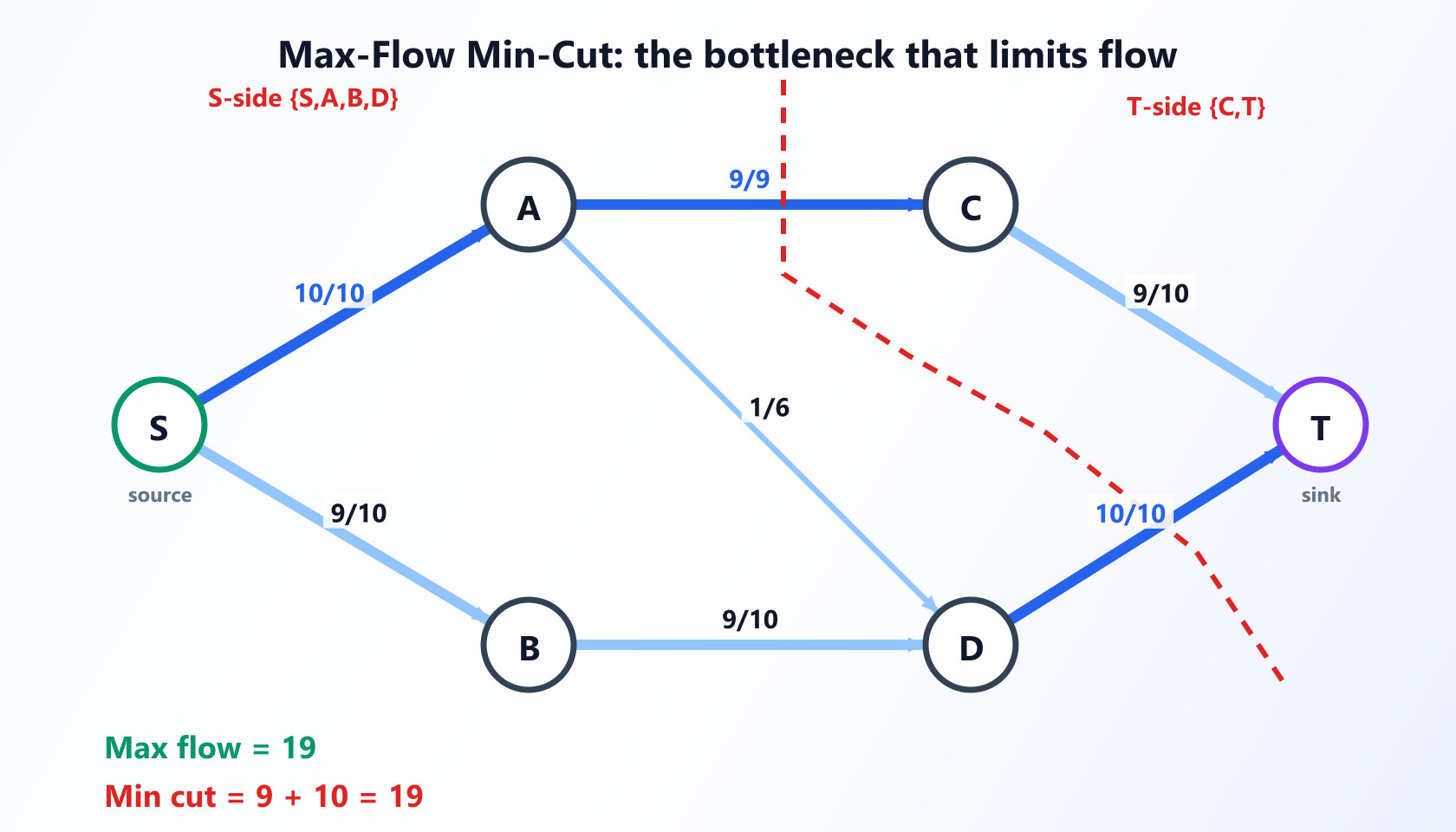

5. Das Max-Flow-Min-Cut-Theorem

Dies bringt uns zu einem der schönsten und tiefgreifendsten Sätze der gesamten Graphentheorie: Dem Max-Flow-Min-Cut-Theorem.

Stellen Sie sich vor, Sie möchten das Wassersystem der Stadt vollständig sabotieren. Sie möchten eine Reihe von Rohren so durchtrennen, dass absolut kein Wasser vom Wasserwerk zum Reservoir gelangen kann. Natürlich möchten Sie dies mit dem geringstmöglichen Aufwand tun, d. h. Sie möchten Rohre durchtrennen, deren kombinierte Gesamtkapazität so gering wie möglich ist.

Dies wird als Schnitt (Cut) bezeichnet. Ein s-t-Schnitt partitioniert die Knoten des Graphen in zwei Mengen: eine, die die Quelle (s) enthält, und eine, die die Senke (t) enthält. Die Kapazität des Schnitts ist die Summe der Kapazitäten aller Kanten, die von der Quellmenge zur Senkenmenge führen.

Der Minimale Schnitt (Minimum Cut) ist der Schnitt mit der kleinstmöglichen Gesamtkapazität.

Das Theorem besagt eine unglaubliche Äquivalenz:

Die maximale Menge an Fluss, die Sie durch ein Netzwerk schieben können, ist EXAKT GLEICH der Kapazität des minimalen Schnitts.

Sie sind zwei Seiten derselben Medaille. Der Engpass, der Ihren Fluss einschränkt, ist genau derselbe Engpass, auf den Sie abzielen würden, um das Netzwerk zu trennen. Indem Sie (mithilfe von Ford-Fulkerson) den maximalen Fluss berechnen, finden Sie gleichzeitig den genauen Wert des minimalen Schnitts.

6. Verbesserung von Ford-Fulkerson: Der Edmonds-Karp-Algorithmus

Ford-Fulkerson hat einen Fehler: Er sagt Ihnen nicht, wie Sie den augmentierenden Pfad finden können. Wenn Sie einfach eine beliebige Tiefensuche (DFS) verwenden und Ihr Graph sehr spezifische Kantengewichte hat, kann der Algorithmus unglaublich langsam laufen. Tatsächlich terminiert der einfache Ford-Fulkerson-Algorithmus bei irrationalen Kantenkapazitäten möglicherweise nie!

1972 veröffentlichten Jack Edmonds und Richard Karp eine einfache, aber geniale Modifikation: Finden Sie immer den kürzesten augmentierenden Pfad mithilfe der Breitensuche (BFS).

Indem der Algorithmus gezwungen wird, augmentierende Pfade mit der geringsten Anzahl von Kanten (unter Ignorierung der Kapazität) zu finden, garantiert der Edmonds-Karp-Algorithmus eine polynomiale Zeitkomplexität von O(V * E^2), völlig unabhängig von den tatsächlichen Kapazitätswerten auf den Kanten.

7. Praxisanwendungen

Netzwerkflussalgorithmen sind nicht nur für Sanitäranlagen gedacht. Sie lösen unglaublich komplexe Zuordnungs- und Routingprobleme im Software Engineering und Operations Research.

Maximales Bipartites Matching

Stellen Sie sich vor, Sie haben 5 Bewerber und 5 verfügbare Stellen. Jeder Bewerber ist nur für bestimmte Stellen qualifiziert. Wie weisen Sie die maximale Anzahl von Personen einer Stelle zu, für die sie qualifiziert sind?

Sie können dies in ein Max-Flow-Problem verwandeln! Erstellen Sie einen "Quell"-Knoten und verbinden Sie ihn mit allen Bewerbern mit Kapazität 1. Verbinden Sie die Bewerber mit den Stellen, für die sie qualifiziert sind, mit Kapazität 1. Verbinden Sie alle Stellen mit einem "Senken"-Knoten mit Kapazität 1. Führen Sie Ford-Fulkerson aus. Der maximale Fluss entspricht perfekt der maximalen Anzahl von Personen, die Sie erfolgreich einstellen können.

Bildsegmentierung im Computer Vision

In der Computer Vision ist die Trennung eines Objekts (des Vordergrunds) von seinem Hintergrund ein klassisches Problem. Durch die Darstellung von Pixeln als Graph, in dem Kanten die Farbähnlichkeit zwischen benachbarten Pixeln darstellen, kann das Problem, den Vordergrund aus dem Hintergrund zu schneiden, perfekt auf das Minimum-Cut-Problem abgebildet werden.

Sport-Ausschluss (Sports Elimination)

Können Sie während einer Baseballsaison mathematisch beweisen, dass ein Team aus den Playoffs ausgeschieden ist, selbst wenn es alle verbleibenden Spiele gewinnt? Durch die Erstellung eines Flussnetzwerks, das die verbleibenden Spiele zwischen allen anderen Teams darstellt, können Sie mit Max-Flow beweisen, ob ein Szenario existiert, in dem das Team noch die Division gewinnen könnte.
